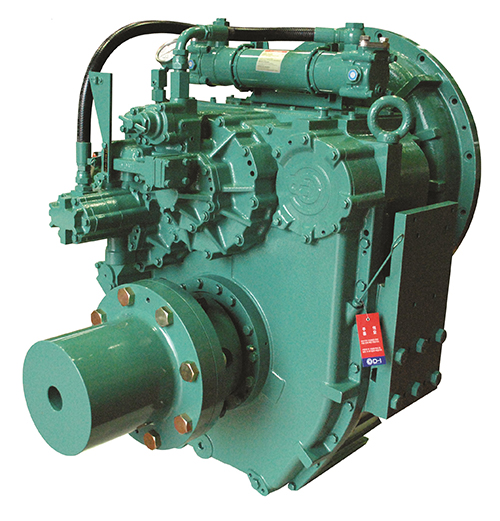

DMT550H

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT550H	1.43	551	2300	0.565	0.758	1018	1366	1188	1593	1301	1745	715
DMT550H	1.64	551	2300	0.565	0.758	1018	1366	1188	1593	1301	1745	715
DMT550H	1.81	551	2300	0.565	0.758	1018	1366	1188	1593	1301	1745	715
DMT550H	2.03	551	2300	0.565	0.758	1018	1366	1188	1593	1301	1745	715
DMT550H	2.33	537	2300	0.551	0.739	992	1331	1158	1553	1268	1701	715
DMT550H	2.60	485	2300	0.498	0.667	896	1202	1045	1402	1145	1535	715
DMT550H	2.91	404	2300	0.415	0.557	748	1003	872	1169	956	1282	715

SERIENAUSSTATTUNG

GehÃ¤use SAE #0, und SAE # 1.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl.
Elektrische Control Valve.

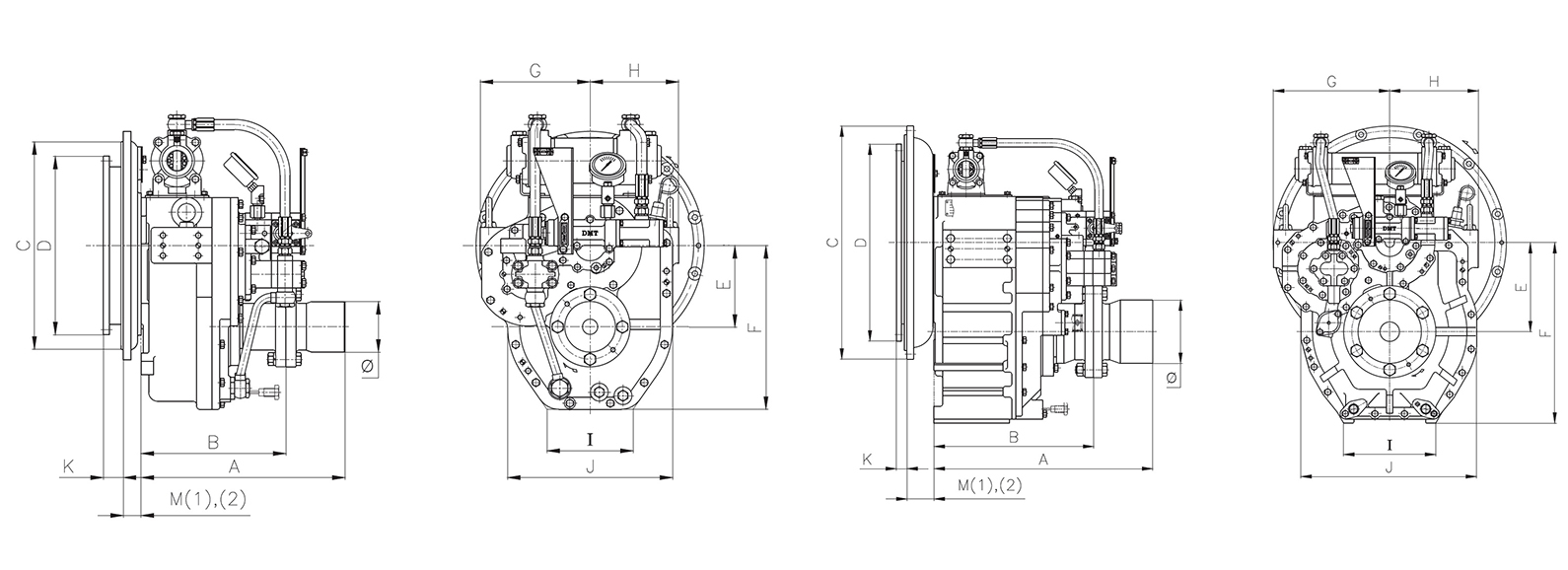

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT550H	771	551	235	464	360	275	282	449	190

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT550H	SAE #0	18"	647	571	-	160	15
DMT550H	SAE #0	14"	647	466	-	-	25
DMT550H	SAE#1	14"	511	466	-	122	25

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#0	18"	15.7	-	-	130.2
2	SAE#0	14"	25.4	-	-	130.2
3	SAE#1	14"	25.4	-	-	122
